一、设备用途

　　双辊式破碎机是一种结构简单、操作方便、价格低廉、工作安全可靠的一种细碎破碎机，本机适用于水泥、冶金、化工、电力、煤炭等工业部门中破碎各种中等硬度的物料，如石灰石、炉渣、焦炭、煤块等物料的中碎、细碎作业。

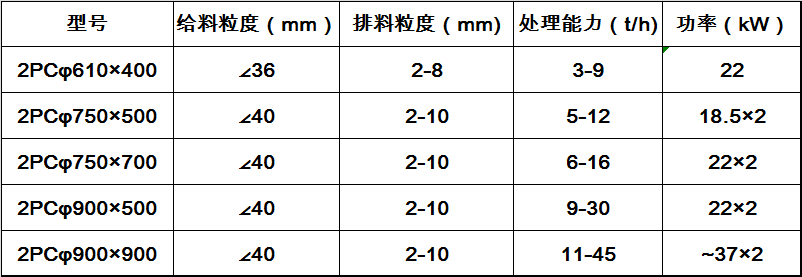

二、主要技术参数

 三、设备型号说明

四、结构组成与工作原理

4.1结构组成

本机主要由：1、机架  2、固定辊部 3、滑动辊部 4、安全调整部  5、辊子护罩部  6、传动部底座 7、滑动辊传动部   8、万向联轴器  9、联轴器  10、固定辊传动部等部分组成

4.2工作原理

   电机通过联轴器、减速机减速，通过联轴器分别带动固定辊部和活动辊部转动工作，机架部起主、被动辊部支承作用。被破碎的物料经机架部进入两辊的空间内，使物料受挤压、研磨而被破碎，经机架下部排出机体。

   固定辊部相对于机架固定，而活动辊部相对于机架可以水平移动。活动辊部一侧设有调整部，由调整弹簧支承。当物料中进入不可破碎物时，调整部所受压力增大，活动辊部起缓冲作用而后退，使两辊之间间隙增大，使不可破碎物以自身重力自由落体排出机体。同时，由于在长时期工作过程中，破碎辊部的辊皮会磨损，而使两者之间间隙增大，或对物料排料粒度要求不同，需要调整固定辊和活动辊之间的间隙时，也可以通过紧固或放松调整丝杆而完成。

  在防护罩两下端设有两刮刀装置，主要用来刮掉辊皮表面粘结的物料层。

五、结构特点

5.1辊子结构

1、主轴 2、辊皮 3、外辊心II 4、外辊心I 5、隔套 6、内辊心

5.2  活动辊部同减速机之间通过万向联轴节联接，可以使活动辊调整范围增大。

5.3  辊子部是该破碎机的核心部分。在设计上，磨辊与主轴采用键与锥套结合联结形式，结构简单，拆装方便。辊心采用分体形式，便于更换辊皮；更换辊皮是可利用随机工装用螺栓拉紧外辊心，然后在另外一侧用钢棒从螺栓孔内伸进去，震击外辊心II，去掉外辊心，辊皮即可以穿过轴承座外侧拆下更换。

5.4 安全调整装置结构简单，调整安全、方便，破碎力全部承受在弹簧和拉杆上面。当破碎物腔内进入不可破碎物时，弹簧压缩，而使两辊之间间隙增大，不可破碎物排出机体。

5.5  机架和底架采用箱形组合结构，强度大，安全可靠。

5.6  在弹簧压板的外端面上增加有螺母放松装置，防止螺母的经常松动，提高了机器的工作效率，同时也减少了工人的工作量。

5.7  减速机采用ZLY（硬齿面）减速机，传动效率高，使用寿命长。
